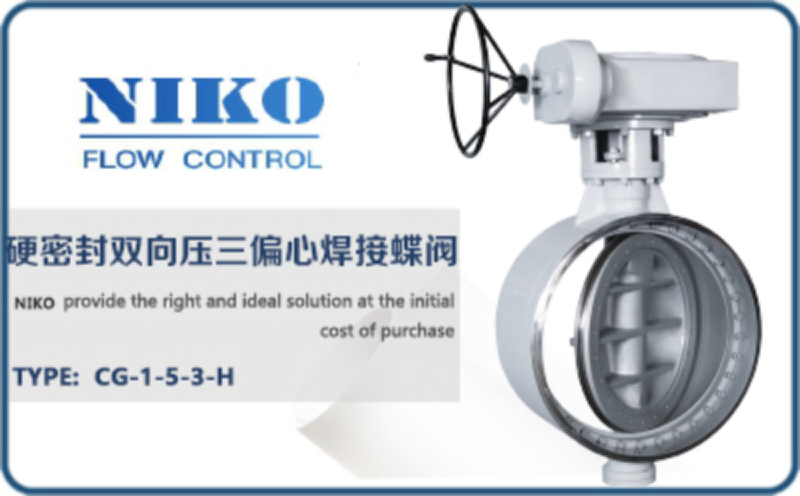

尼科三偏心焊接蝶閥概述：

尼科焊接蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。

尼科三偏心焊接蝶閥參數：

公稱通徑：DN40-DN1200
公稱壓力：1.0Mpa-4.0Mpa
適用溫度：-40℃~425℃
適用介質：水、油、蒸汽、燃?xì)?br style="margin: 0px; padding: 0px; border: 0px; list-style: none; font-family: ??????; font-size: 12px; box-sizing: border-box; outline: none;"/>閥體材質：碳鋼、鑄鋼、不銹鋼
連接方式：焊接連接
設計標準：GB/T 12238
結構長度：GB/T 12221
焊接端尺寸：HG/T 12224
檢驗與試驗：GB/T 26480

尼科三偏心焊接蝶閥特性：

①結構緊湊、體積小、重量輕、操作靈活、使用方便；
②采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏；
③此閥無法蘭，對管道和保溫包扎帶來很大方便和美觀；
④具有耐高溫、高壓、耐腐蝕、耐磨損等特點；
⑤傳動型式：蝸輪傳動、氣動傳動、電動傳動。

尼科三偏心焊接蝶閥尺寸：

主要連接外形和尺寸 單位：mm

注：此外形尺寸為1.6Mpa壓力蝶閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
尼科D363H三偏心焊接蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
