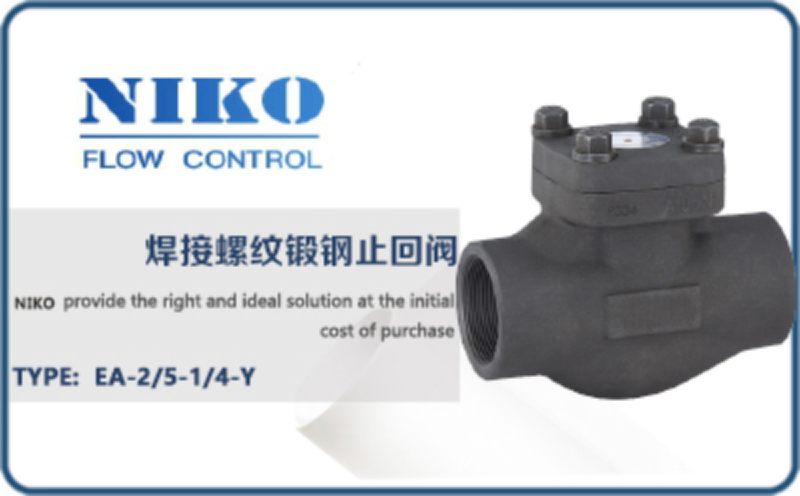

尼科承插焊螺紋鍛鋼止回閥概述：

尼科鍛鋼止回閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。鍛鋼止回閥還有三種不同的結構設計，分別是：立升式鍛鋼止回閥、球形鍛鋼止回閥和旋啟式鍛鋼止回閥。
止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型，通式升降式止回閥應安裝于水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動，旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。注意：止回閥只允許介質向一個方向流動，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截?cái)嘟橘|(zhì)的正常流動。

尼科承插焊螺紋鍛鋼止回閥參數：

公稱通徑：DN6-DN65(1/4"~2-1/2")
公稱壓力：1.6Mpa-42Mpa(150LB-2500LB)
適用溫度：-29℃~550℃
適用介質：水、油品、蒸汽、硝酸、醋酸等
閥體材質：鍛鋼、鍛不銹鋼
連接方式：絲扣螺紋、焊接、承插焊
設計制造：MSSP-118；ASME B16.34
檢測試驗：API 598
承插焊：ASME B16.11
螺紋連接：(NPT)ANSI/ASME B1.20.1

尼科承插焊螺紋鍛鋼止回閥特性：

①全徑或縮徑；
②閥瓣和閥座可根據不同要求更換不同的材質；
③水平或垂直管道均可使用，安裝方便、流道通暢、流體阻力小、動作靈敏、密封性能好、閥瓣行程短、關閥沖擊力小、整體結構、簡單緊湊、造型美觀、使用壽命長、可靠性高。

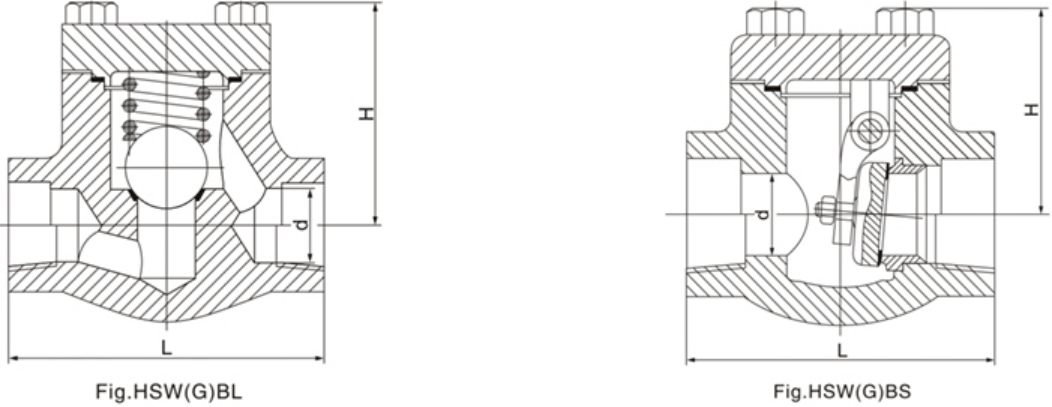

尼科承插焊螺紋鍛鋼止回閥尺寸：

主要連接外形和尺寸 單位：mm

注：此外形尺寸為800LB壓力止回閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
尼科H61Y焊接螺紋鍛鋼止回閥有二種體蓋連接設計形式：第一種是體蓋螺栓連接鍛鋼止回閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片密封，優點是便于維修;第二種體蓋全焊密封鍛鋼止回閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺蚊連接，全焊密封，優點是無泄漏。
